Как сделать проект дома бесплатно: от эскиза до рабочих чертежей в ДомВарио

Что важно знать, перед тем как спроектировать дом

Изучите законодательные требования. Они задают основные ограничения по размерам здания и его расположению на участке:

• Правила индивидуального жилищного строительства (ИЖС). Частный дом может иметь не больше трех надземных этажей, а его высота не должна превышать 20 м.
• Градостроительные нормативы. Отступ от красной линии улицы до дома должен быть не менее 5 м, а до границы соседнего участка — от 3 м и более. Перед проектированием проверьте местные градостроительные регламенты и ограничения, действующие для вашего участка.
• Требования к пожарной безопасности. Расстояния между жилым зданием и другими объектами на участке зависят от материала. Если обе постройки из камня, кирпича или бетона, достаточно 6 м, а для деревянных отступ увеличивается до 15 м. Для смешанных вариантов противопожарные расстояния составляют 8–10 м.

Перед тем как сделать проект дома самому, необходимо изучить особенности территории.

• Инсоляция. Посмотрите, как солнце движется относительно участка в течение дня. Это поможет правильно ориентировать окна и жилые помещения и заранее понять, какие зоны будут хорошо освещены.
• Преобладающие ветры. Эти данные помогут выбрать ориентацию здания и продумать варианты расположения входов и окон. В сочетании с правильной теплоизоляцией и защитой от продувания такие решения могут повысить комфорт и уменьшить теплопотери.
• Гидрогеология. Тип и состав грунта и уровень грунтовых вод влияют на выбор конструкции фундамента, возможность оборудовать подвальные и цокольные этажи.
• Нагрузка на конструкции. Дом постоянно испытывает нагрузку от веса стен, перекрытий и крыши. Зимой к ней добавляется давление снега, а в любое время года еще и ветер.

Когда продумываете планировку внутренних помещений, не забывайте про эргономику и безопасность. Ориентируйтесь на следующие строительные правила:

• Ширина коридора должна позволять свободно открывать двери, переносить крупную мебель и быстро выйти из дома в случае пожара. Рекомендуемые значения — 1,2–1,5 м.
• Потолки в жилых комнатах и кухне должны быть не ниже 2,5 м, а в районах с суровыми климатическими условиями — от 2,7 м. Коридоры, холлы и технические помещения могут быть ниже — до 2,1 м.
• При проектировании лестниц для основного марша ориентируйтесь на ширину от 90 см, уклон около 30–40°, высоту ступеней 15–18 см и глубину проступи 25–30 см. Ступени в одном марше должны быть одинаковыми по высоте, иначе возрастает риск оступиться. Ограждение делают не менее 90 см.

Непрофессионалу сложно держать в голове все нормы и технические ограничения, поэтому в ДомВарио есть режим проверки. Он работает по ходу проектирования и подсказывает, как правильно самому спроектировать дом и какие ошибки стоит исправить.

Как сделать проект дома самостоятельно и бесплатно

Когда основные требования изучены, можно переходить к индивидуальному проектированию. Для быстрого старта в ДомВарио предлагается каталог с типовыми проектами домов разного стиля и этажности. Также можно нарисовать план с нуля — программа создаст трехмерную модель здания автоматически. Сервис учитывает выбранные материалы и строительные технологии. Поэтому вы получаете не эскизный проект, а точный план и трехмерную модель с реальными конструктивными деталями.

Лучше всего знакомиться с возможностями ДомВарио на практике. Откройте сервис в соседней вкладке и повторяйте шаги вместе с нами. После прочтения статьи у вас уже будет готов собственный проект.

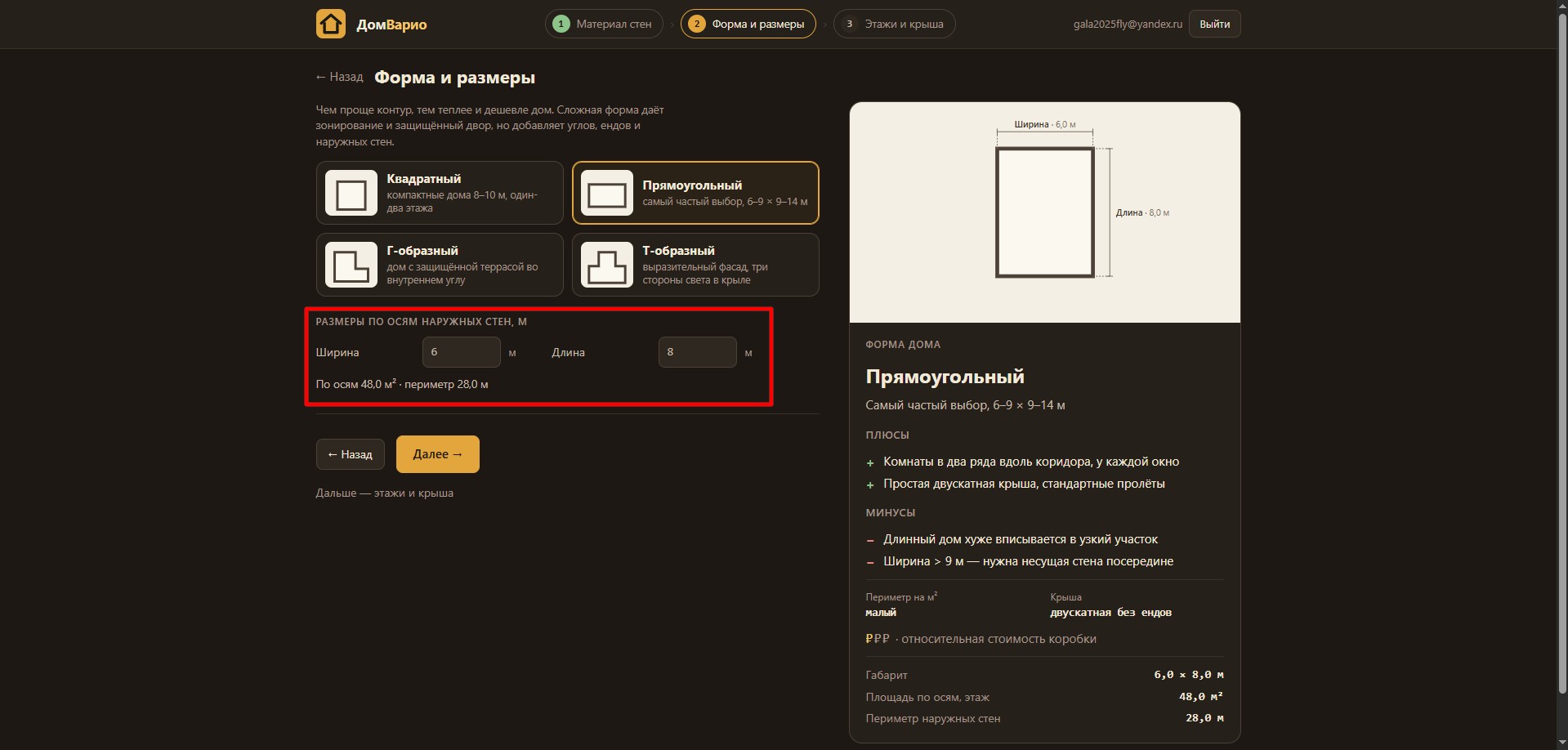

Создайте коробку

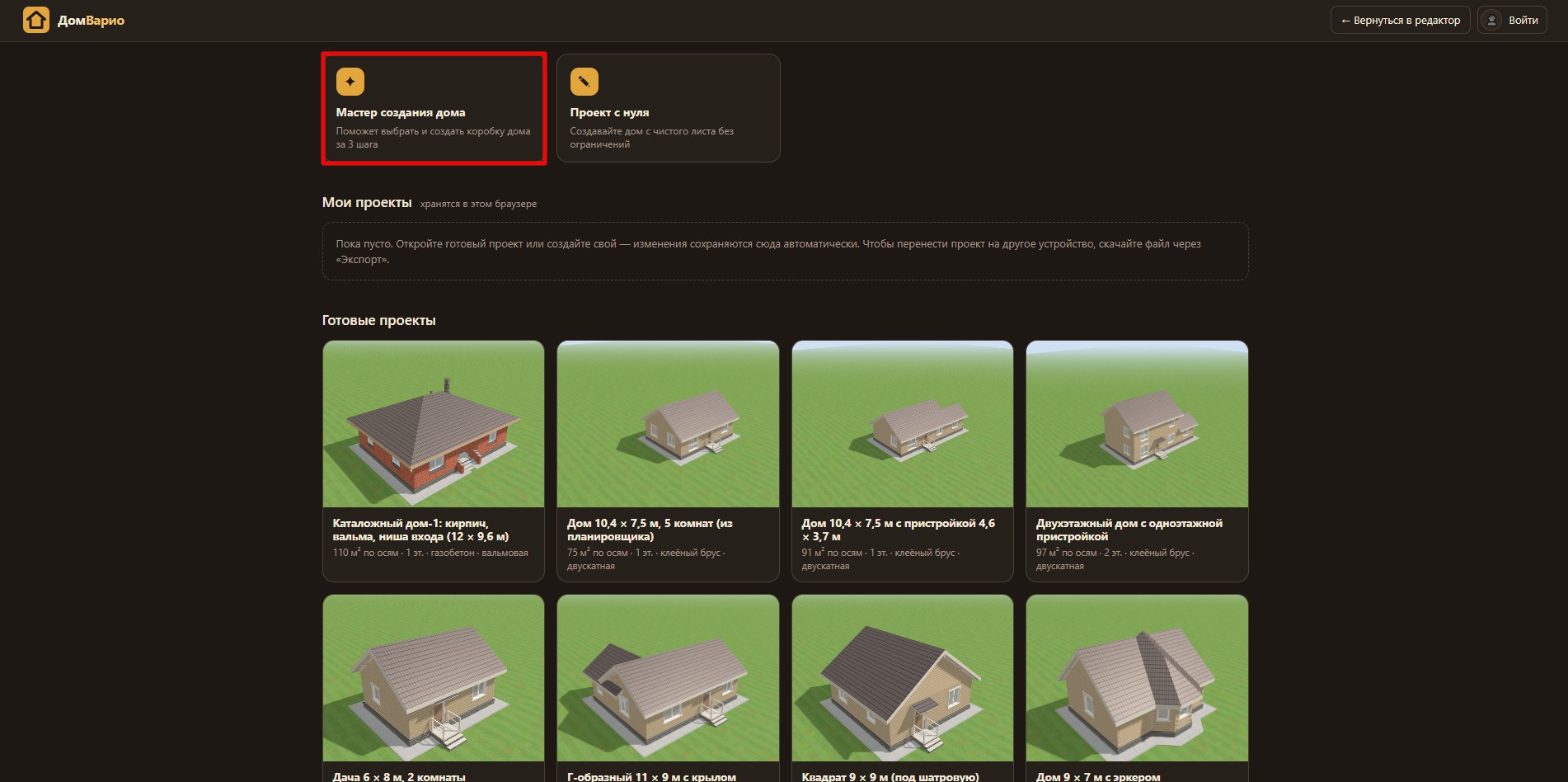

Выберите «Мастер создания домов» — это самый удобный вариант для тех, кто еще не знает, как нарисовать проект дома. С помощью простого конструктора можно собрать коробку за 3 шага, а потом доработать внешний вид здания и внутреннюю планировку в редакторе.

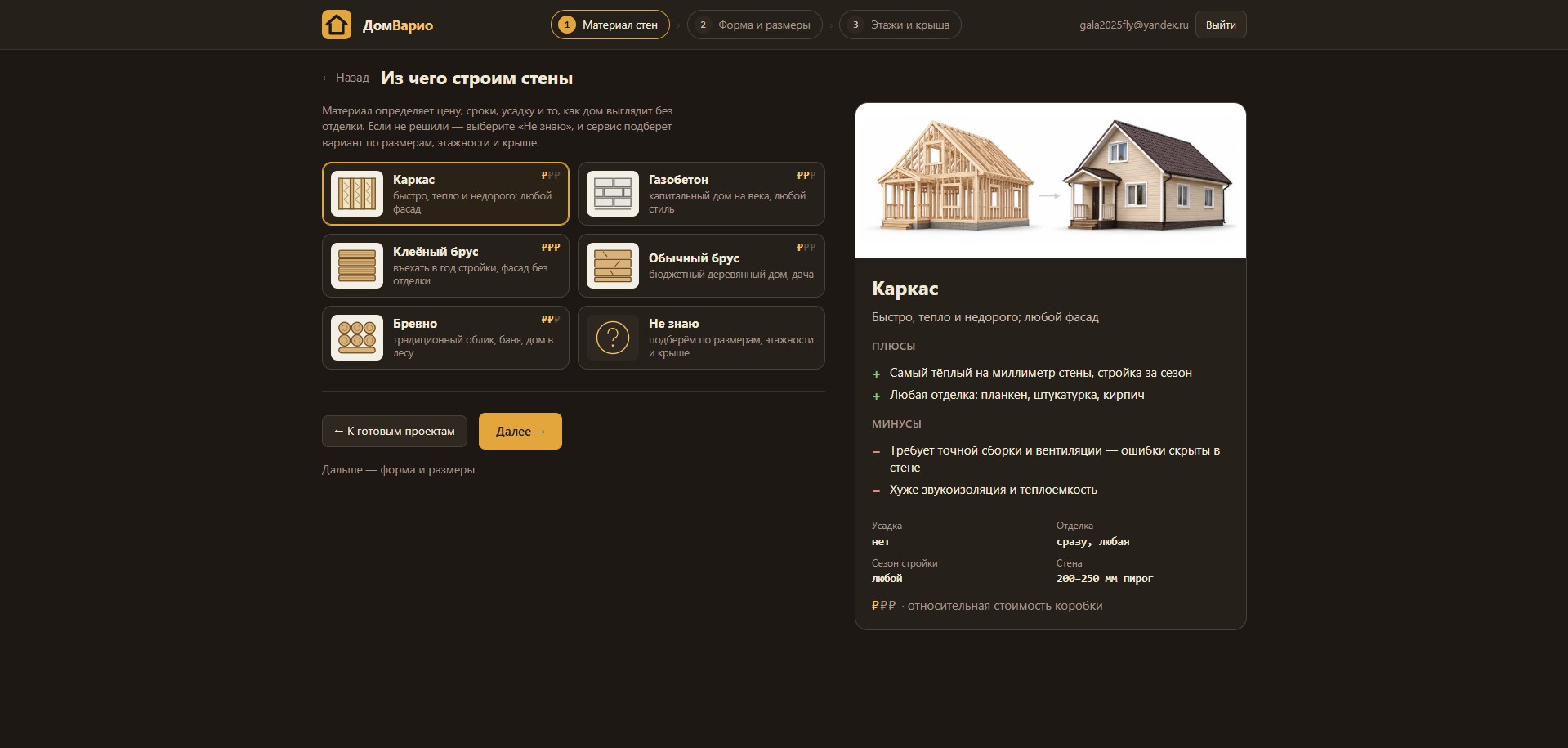

Укажите, из чего будут стены: можно собрать каркасный дом, из клееного или обычного бруса, бревен или газобетона. Для каждого варианта вы найдете подсказки с преимуществами и недостатками материала.

Выберите форму: квадратную, прямоугольную, Г или Т-образную. Пропишите размеры.

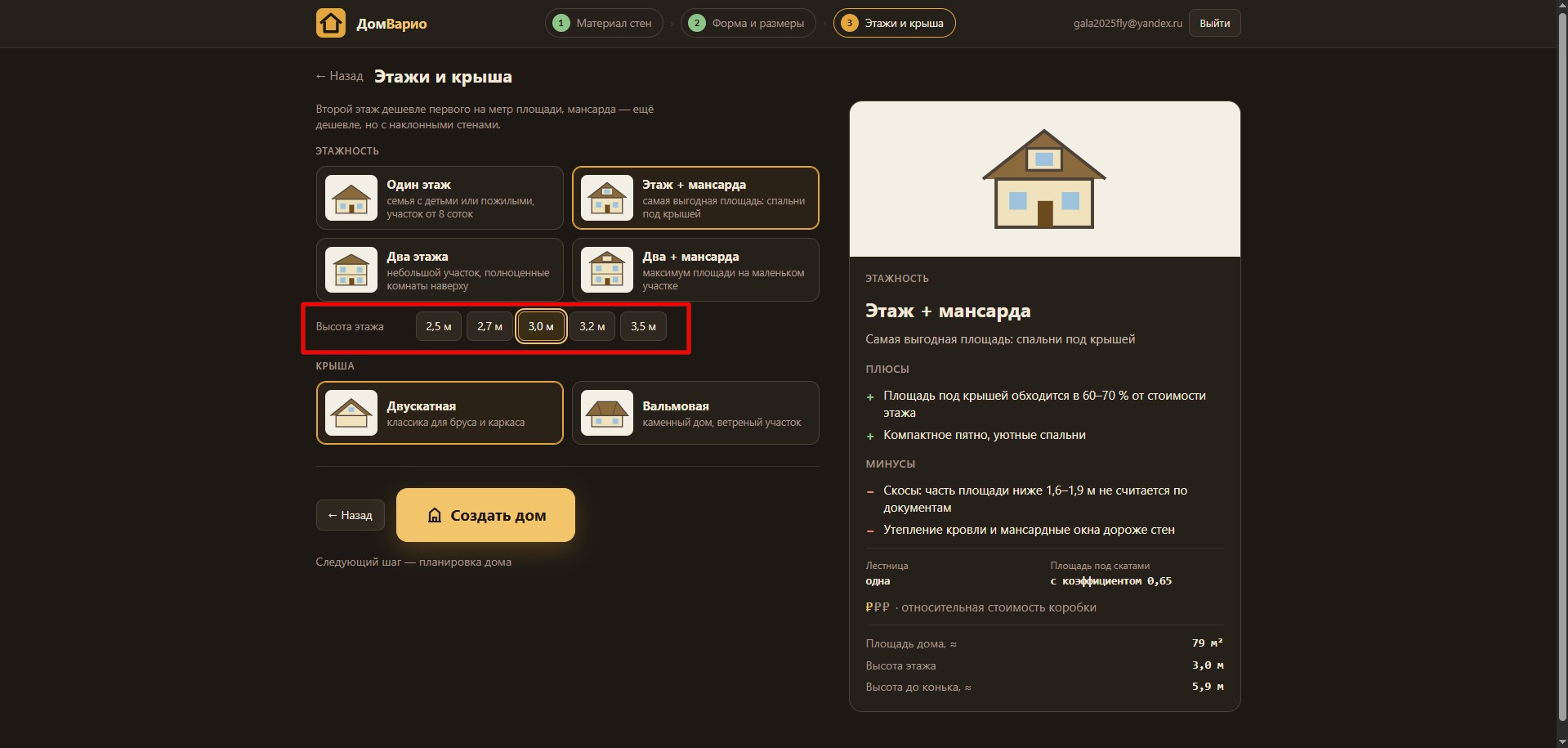

Теперь укажите, сколько этажей будет у вашего дома и нужна ли мансарда. Выберите тип крыши: в конструкторе предлагается всего два варианта, но потом в редакторе вы сможете скорректировать выбор. Также укажите высоту помещений.

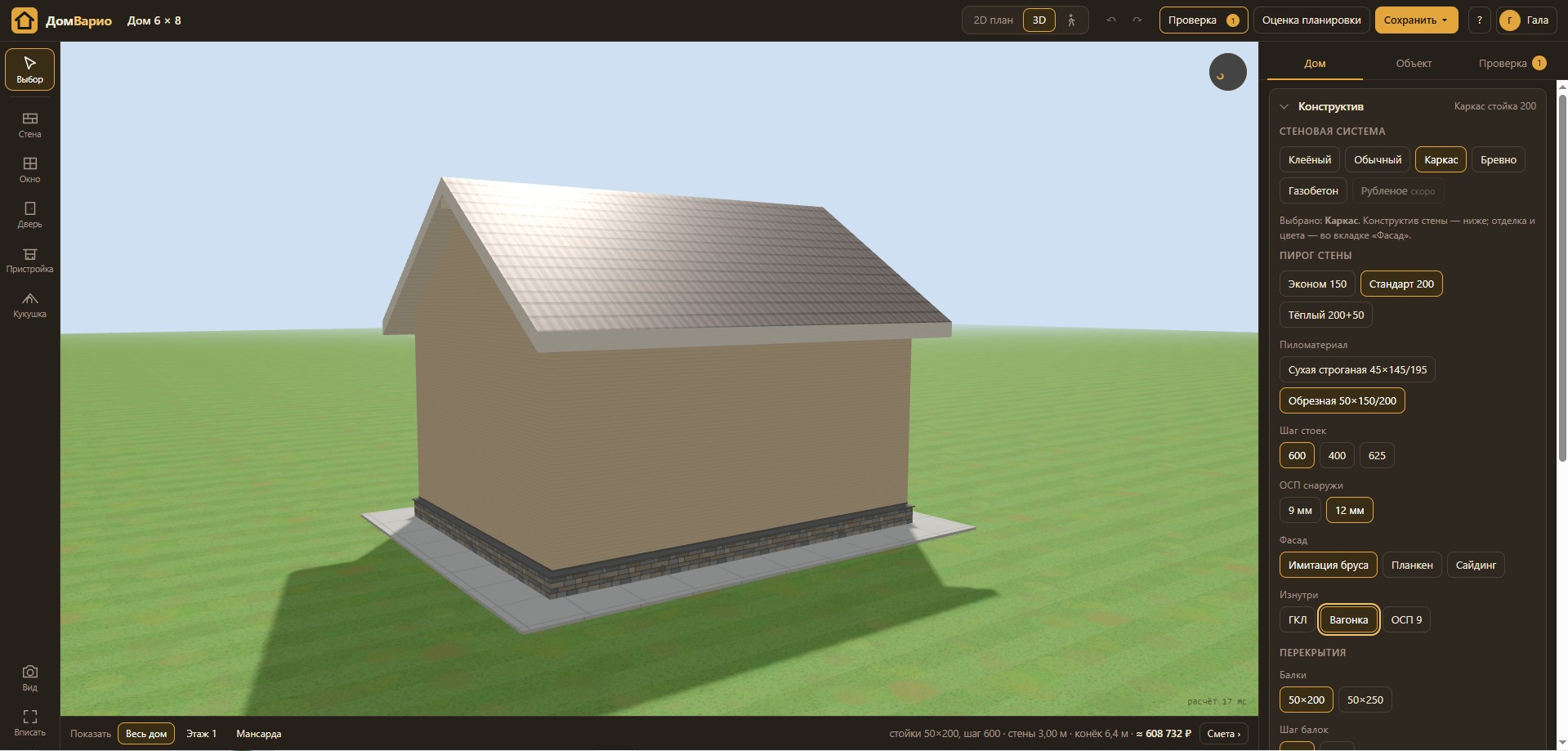

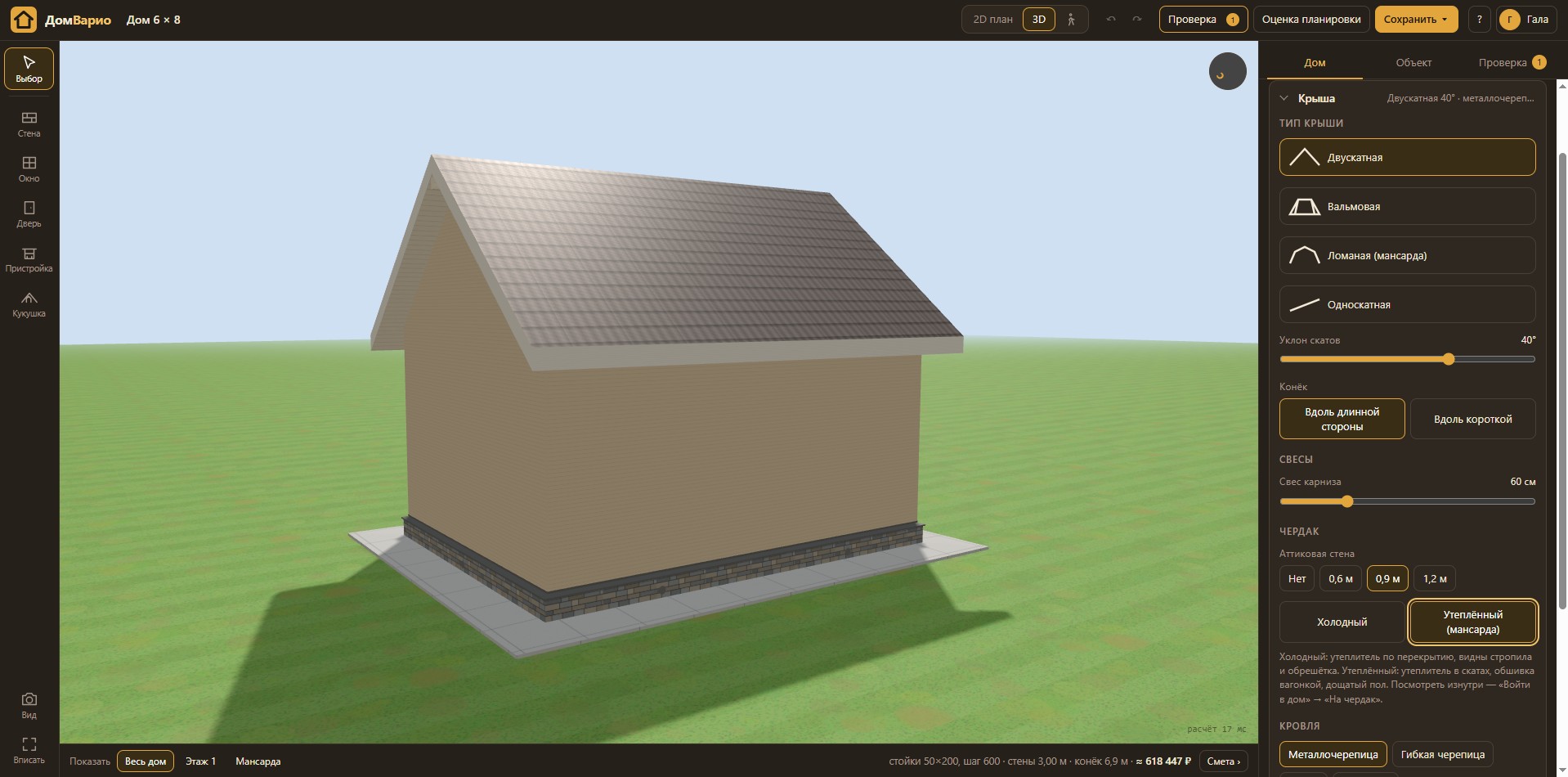

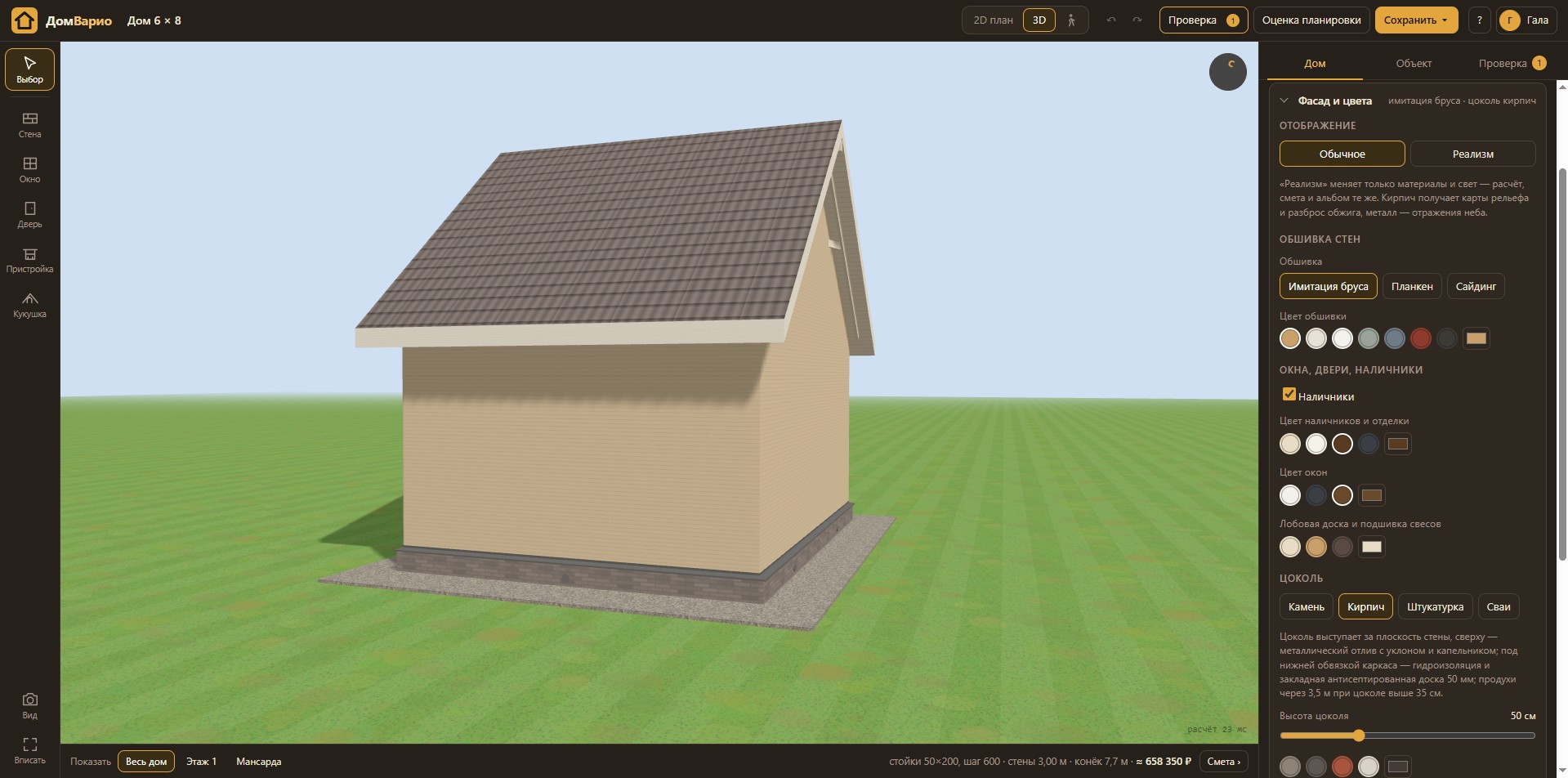

Настройте параметры здания

В редакторе на правой панели откройте раздел «Дом» и разверните вкладку «Конструктив». Здесь вы можете указать пирог стен и длину балок перекрытия, отметить необходимость утепления и другие параметры.

Во вкладке «Крыша» настройте угол скатов, положение конька, длину свесов и выберите кровельный материал.

Перейдите в раздел «Фасад и окружение» и проработайте внешнее оформление: материал и цвет отделки стен, цоколя и отмостки.

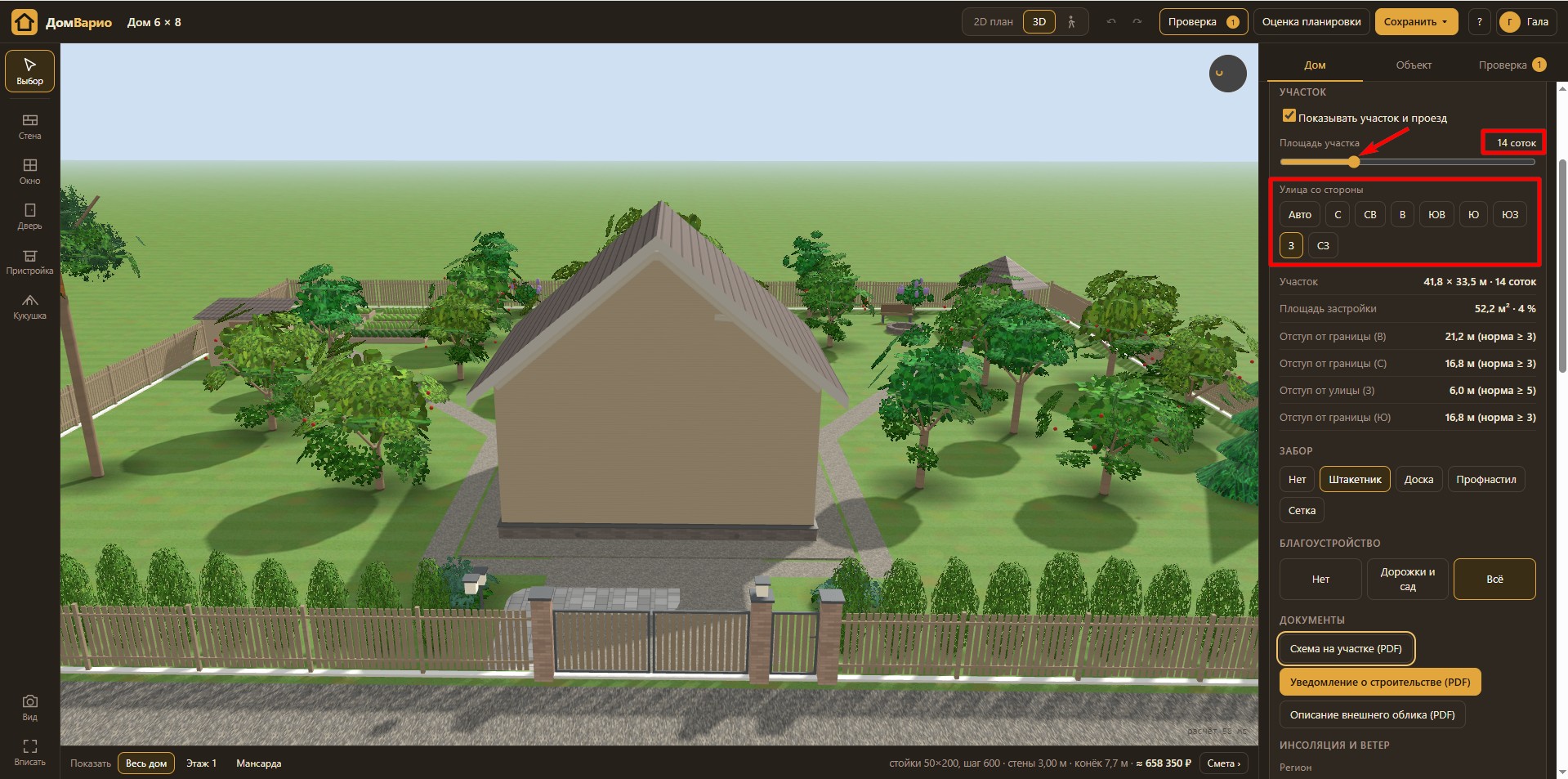

Посадите дом на участок

ДомВарио помогает решить проблему, как спроектировать дом самостоятельно с привязкой к конкретной местности. Откройте вкладку «Участок и климат». Активируйте опцию показа границ придомовой территории и укажите ее площадь. Чтобы сориентировать дом по компасу, укажите, с какой стороны света находится въезд на участок.

Также в этом разделе приведены требования по размещению жилого здания с учетом строительных норм и законодательных требований.

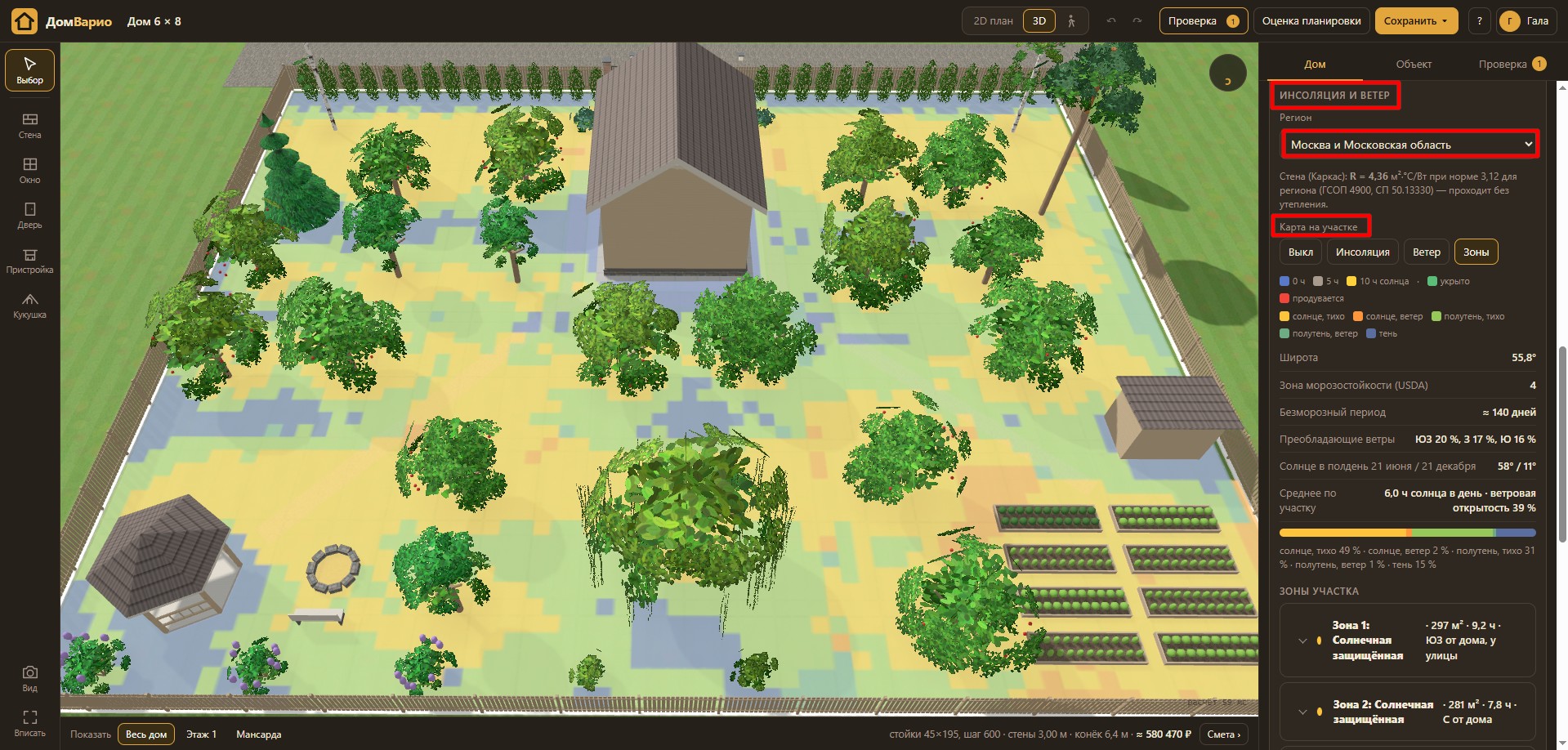

Еще один плюс сервиса — вы сразу сможете спланировать расположение жилых комнат и зонирование участка с учетом инсоляции и господствующих ветров. Укажите свой регион. Теперь можно включить карту и увидеть, какие зоны освещаются солнцем большую часть дня, а какие остаются в тени.

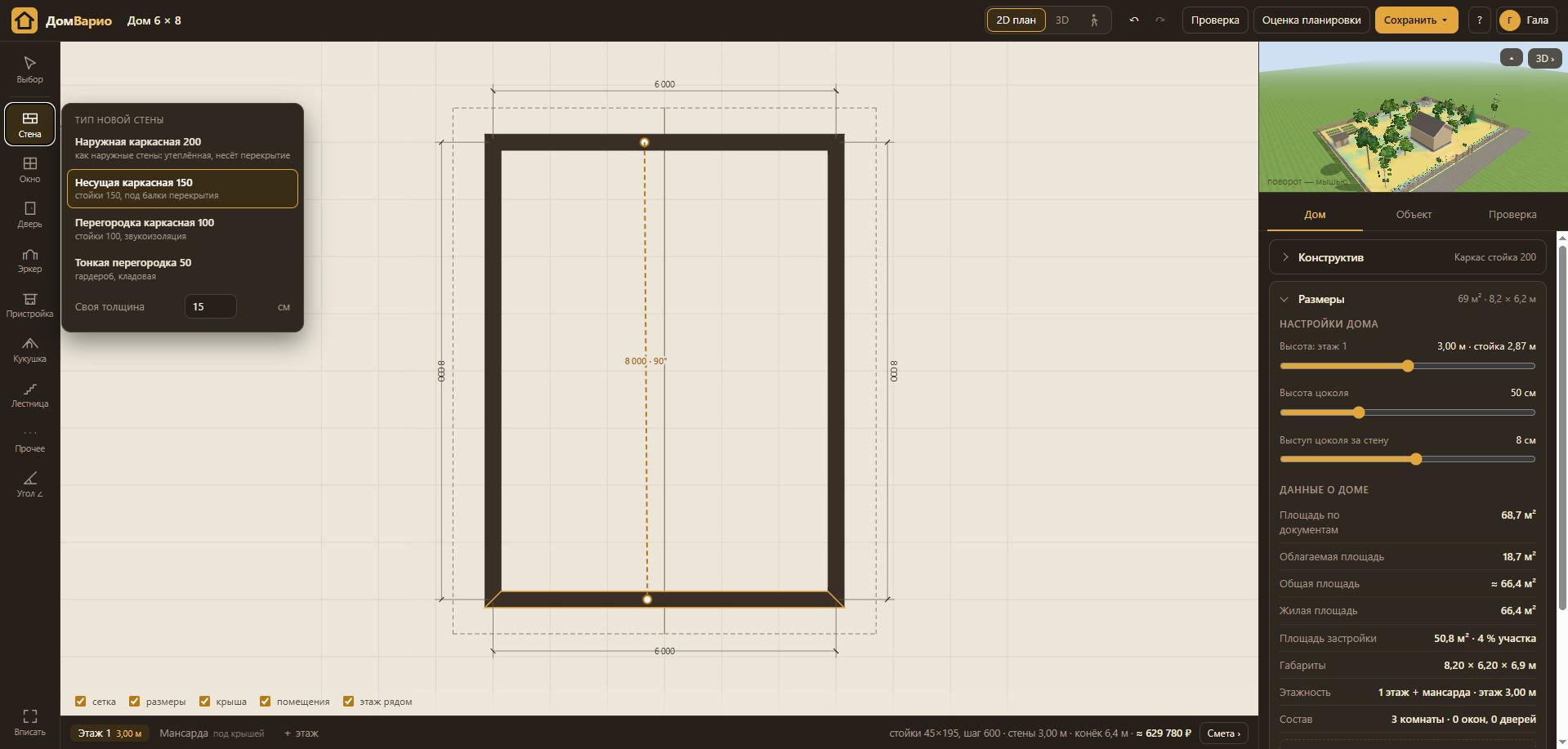

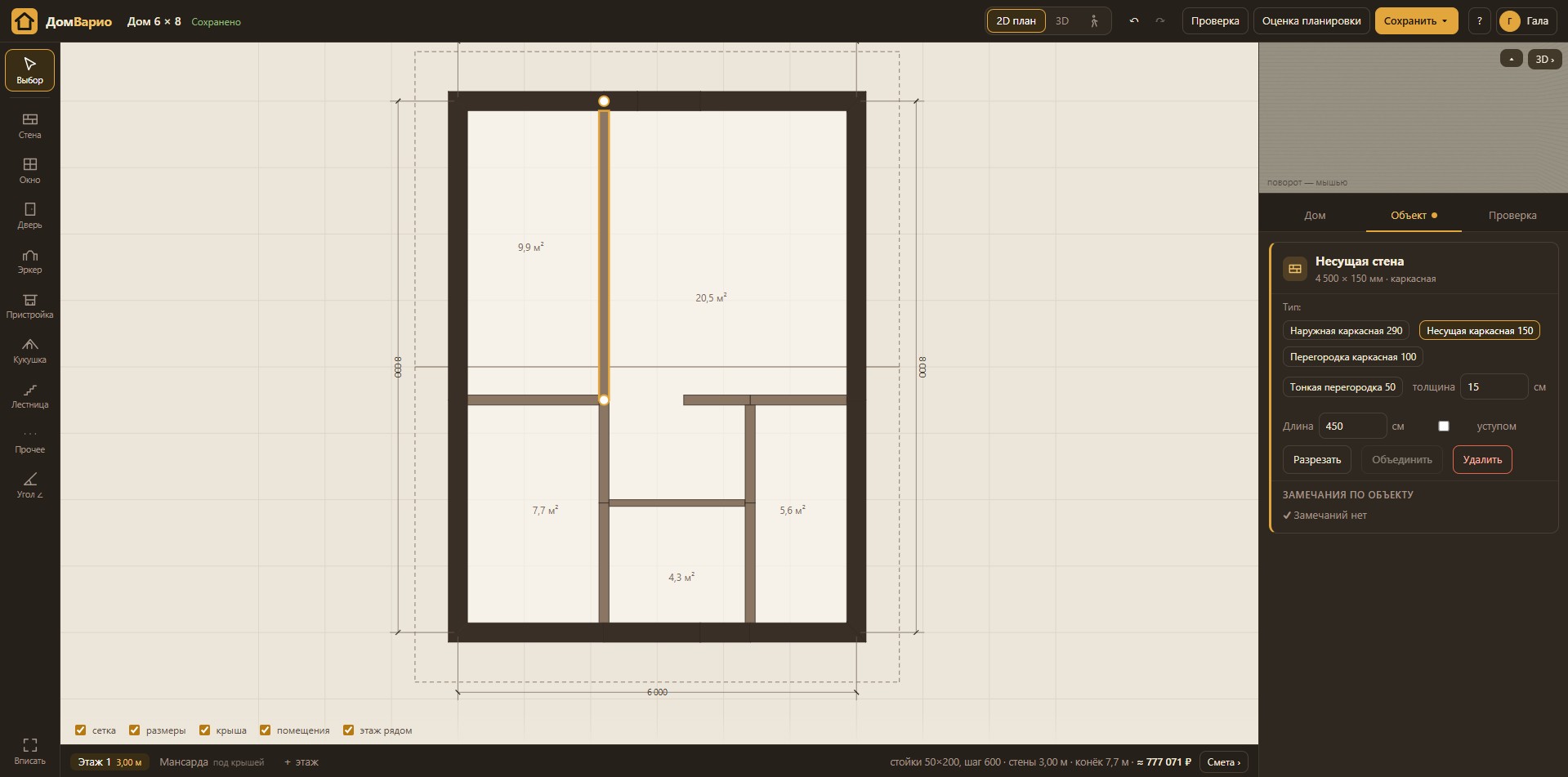

Начертите поэтажные планы

Следующий этап проектирования — разметка помещений. Перейдите в 2D-редактор, настройте показ первого этажа. Выберите тип перегородки, ее толщину и нарисуйте стену.

Создайте планировку помещений на всех этажах. Следите за списком замечаний: если в проекте есть ошибки, то они появятся в этом списке.

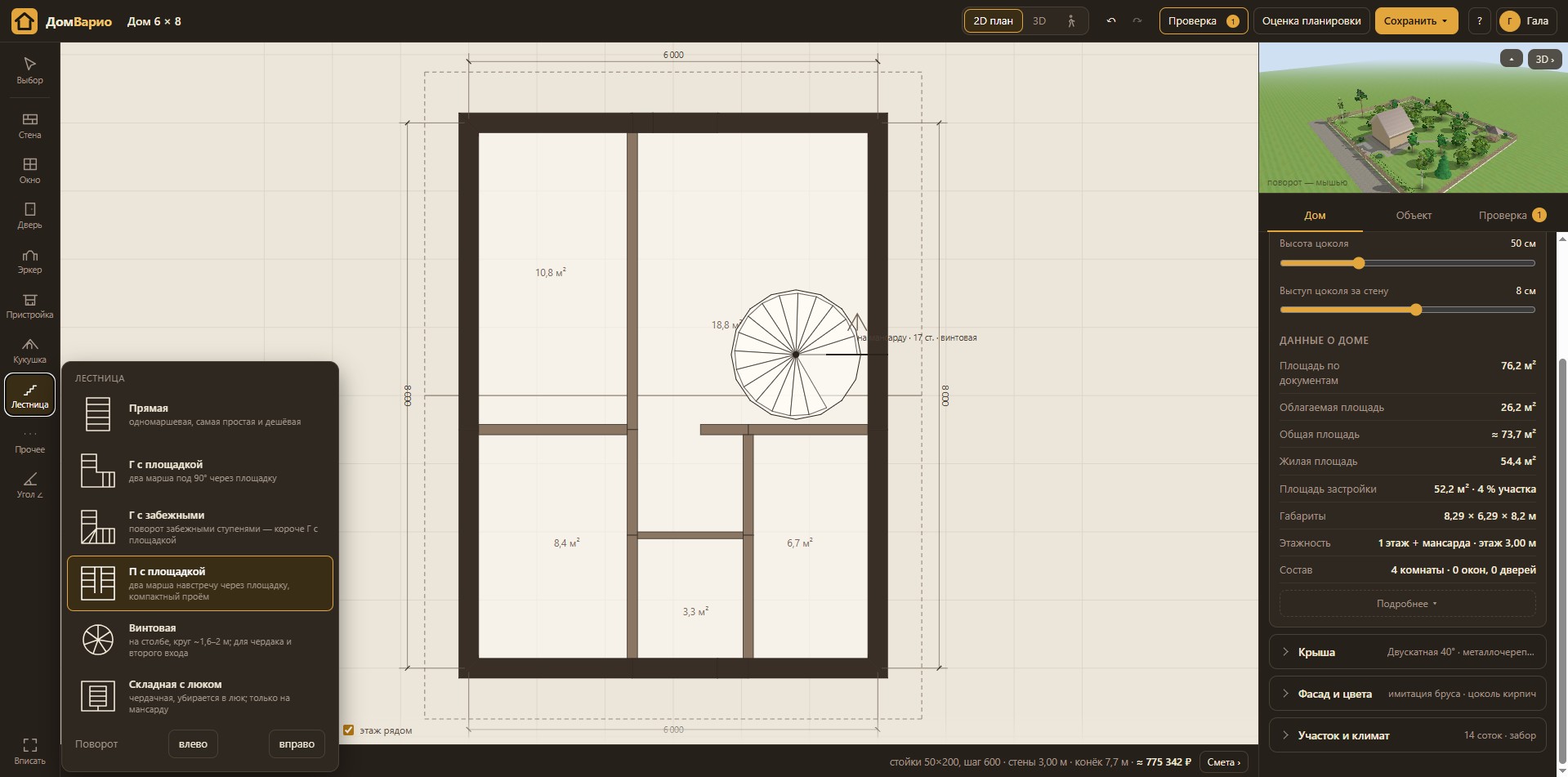

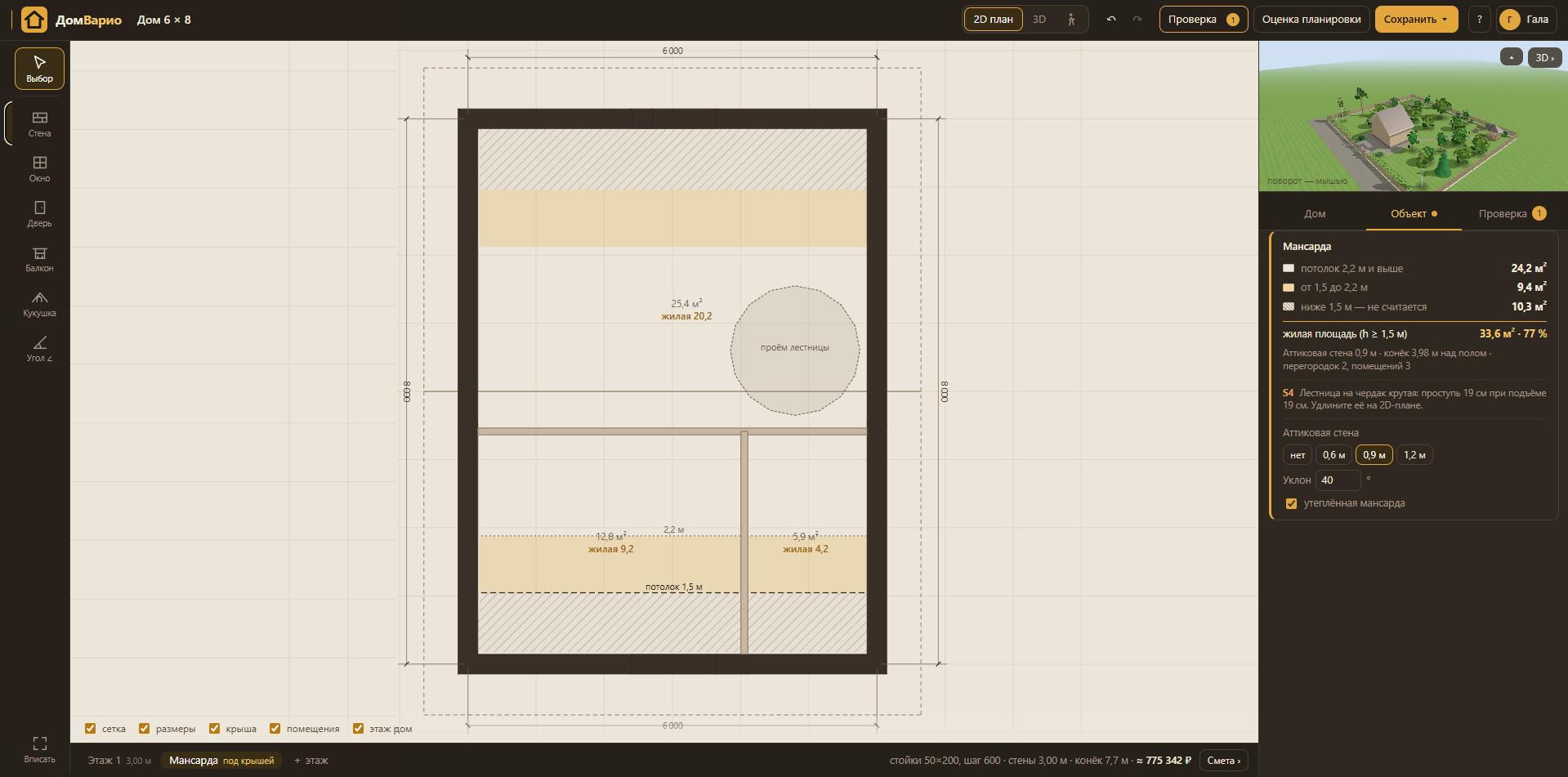

Добавьте лестницу

Тип лестницы зависит от площади дома, высоты потолков и назначения верхнего помещения. Например, складная лестница, убирающаяся в люк, почти не занимает места, но подходит только для подъема на нежилой чердак. Для мансарды можно установить винтовую лестницу вокруг столба. Но такое решение менее удобно для ежедневного использования или подъема мебели. Если позволяет площадь, лучше рассмотреть маршевую лестницу — прямую или с поворотом и площадкой.

ДомВарио максимально упрощает задачу, как сделать планировку дома: при добавлении лестницы вырез в полу мансарды формируется автоматически.

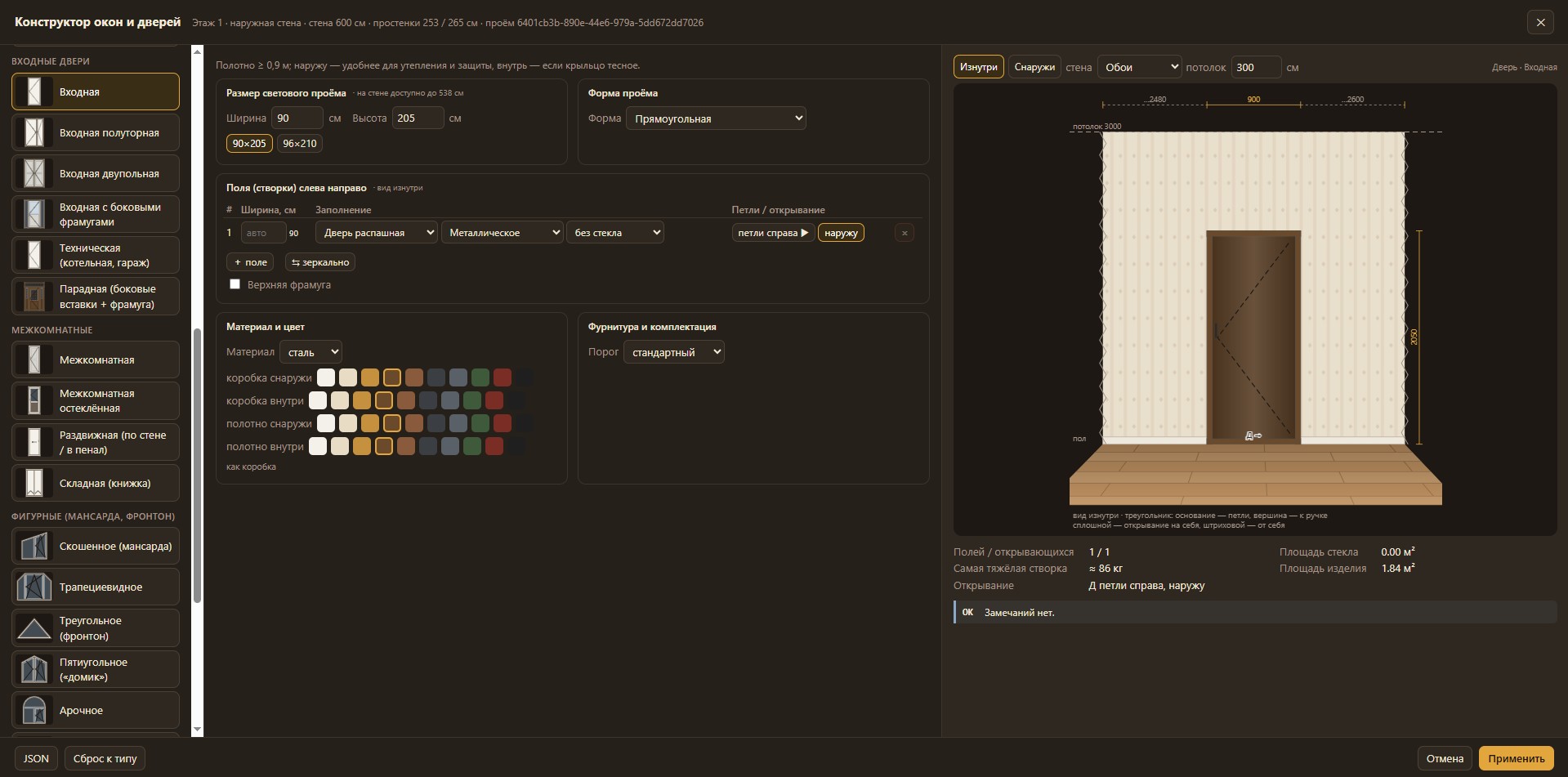

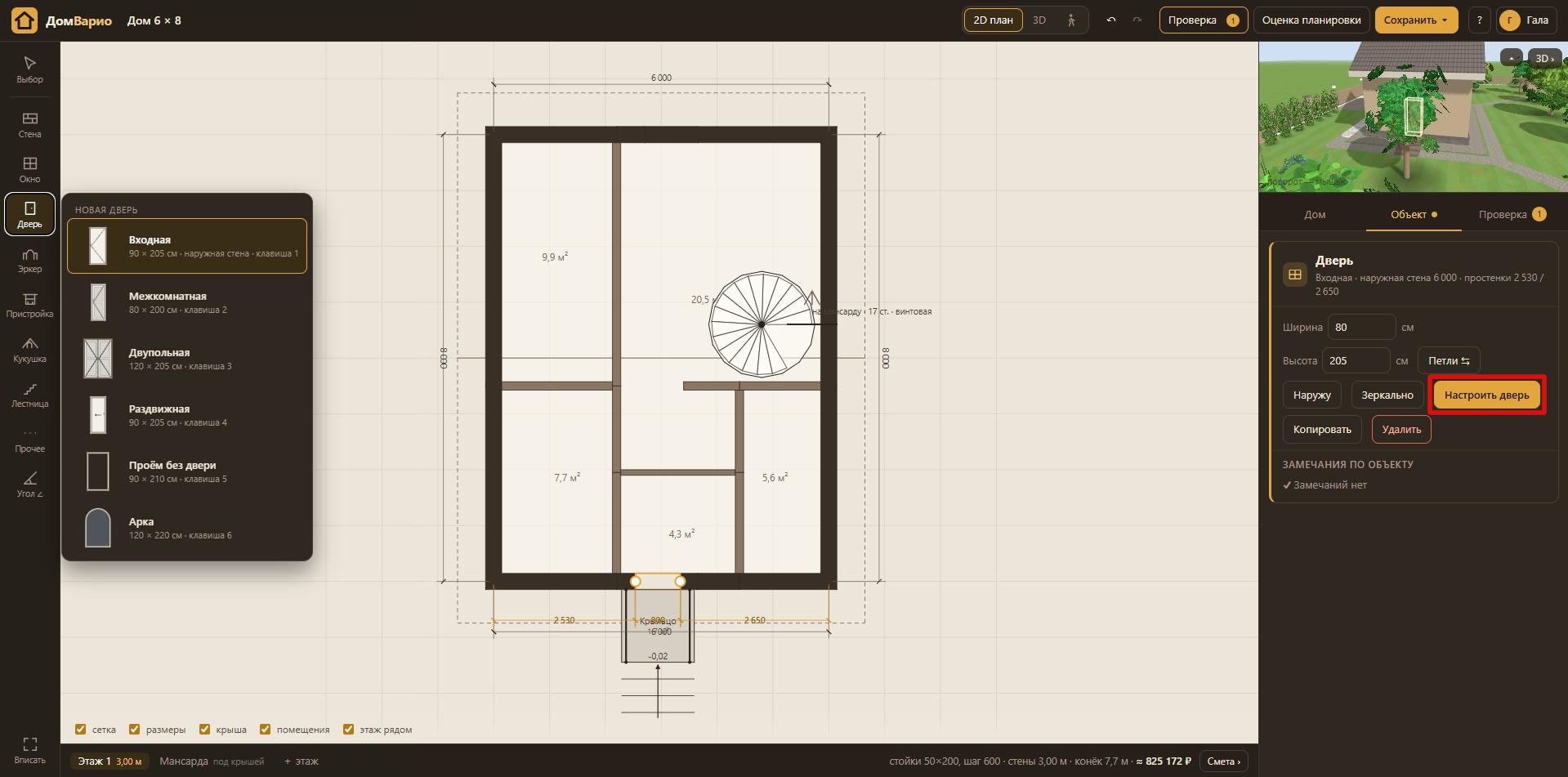

Добавьте двери

Сначала наметьте, где будет вход. Настроить внешний вид двери удобно в специальном конструкторе.

Здесь можно выбрать тип: стандартная, полуторная или двупольная, парадная — с фрамугой и боковыми вставками. Также доступна настройка материала и цвета. Отдельно редактируется коробка и полотно. Можно посмотреть, как будет выглядеть дверь с учетом наружной и внутренней отделки.

Аналогичным образом расставьте межкомнатные двери и сквозные арки и проемы.

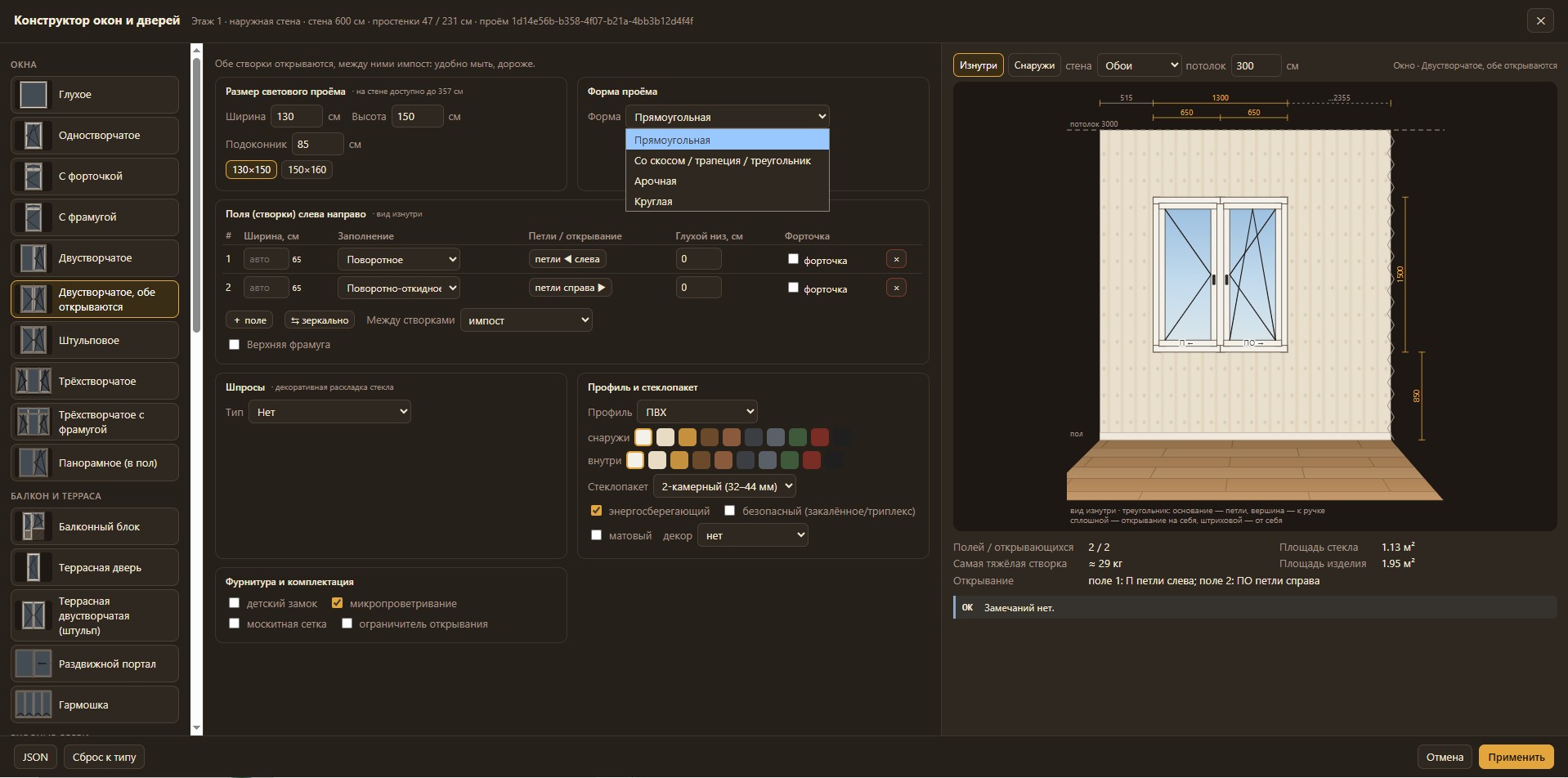

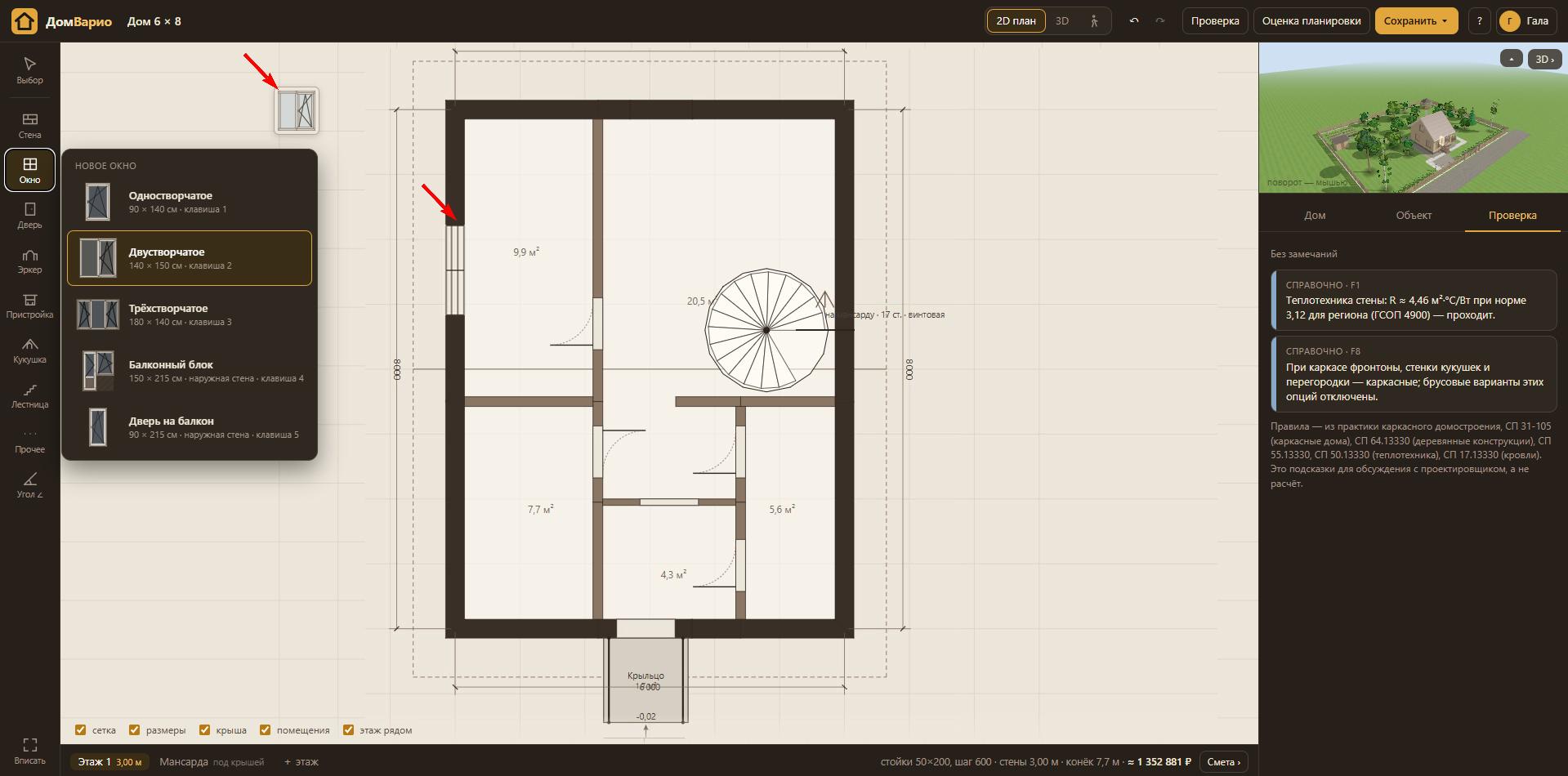

Вставьте окна

Выбирайте одностворчатые, двустворчатые или трехстворчатые блоки, балконные двери. Затем щелкните по стене в месте установки. Если что-то не так, предупреждение появится в списке замечаний.

Настроить внешний вид окна тоже удобно в конструкторе. Здесь есть не только стандартные блоки, но и скошенные для мансард, круглые, аркообразные. Есть распашные, глухие, одно- и двустворчатые окна, с фрамугами. Можно установить собственные габариты, указать, как открываются створки, нужна ли форточка.

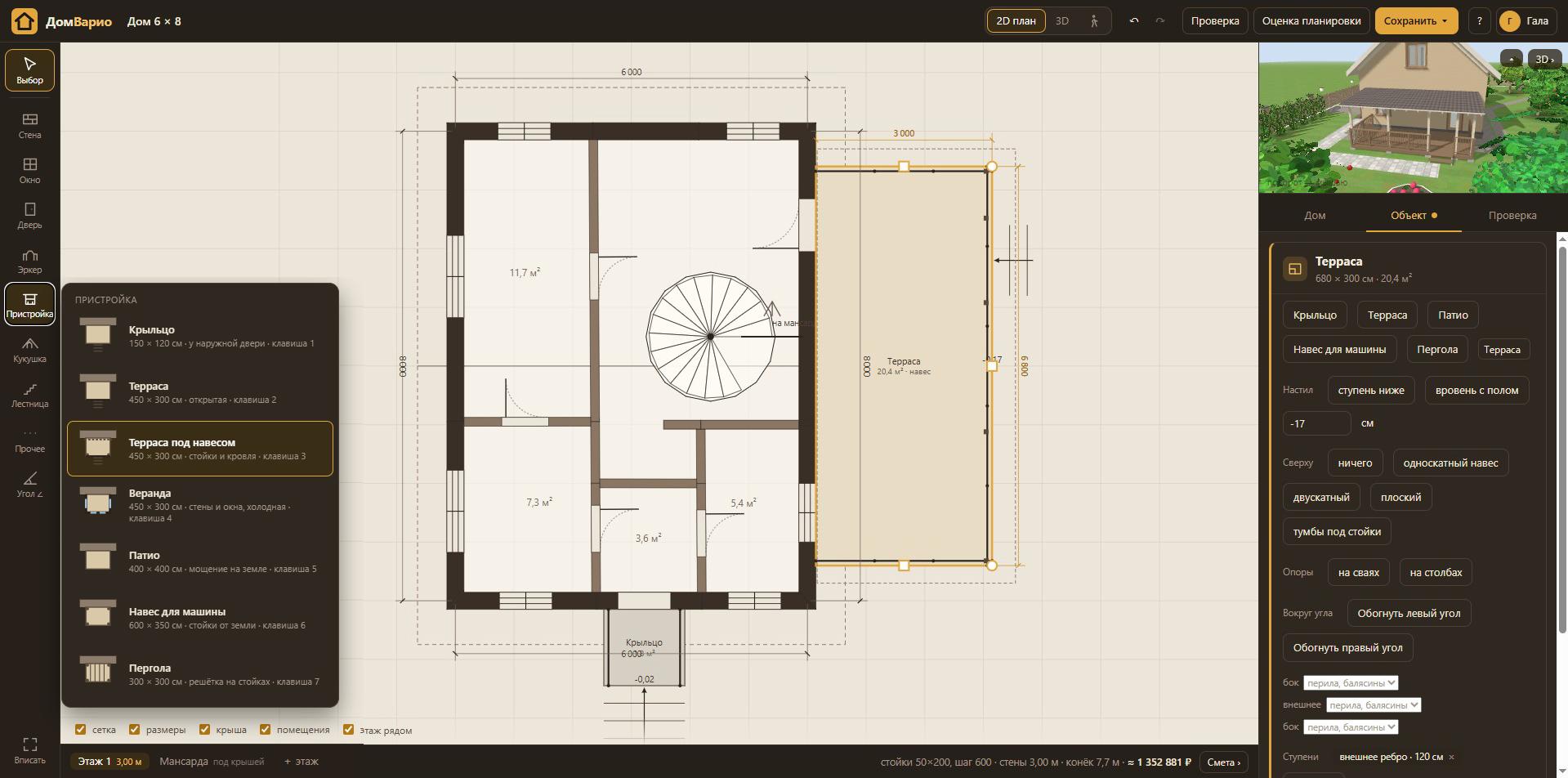

Добавьте внешние элементы

ДомВарио поможет не только продумать, как сделать план дома внутри. Вы также можете пристроить к зданию веранду или террасу, а потом настроить ее внешний вид и конструкцию. Выделите элемент, затем выберите на панели справа тип опоры и ограждения, укажите уровень настила. Крыльцо к дому добавляется автоматически при вставке входной двери.

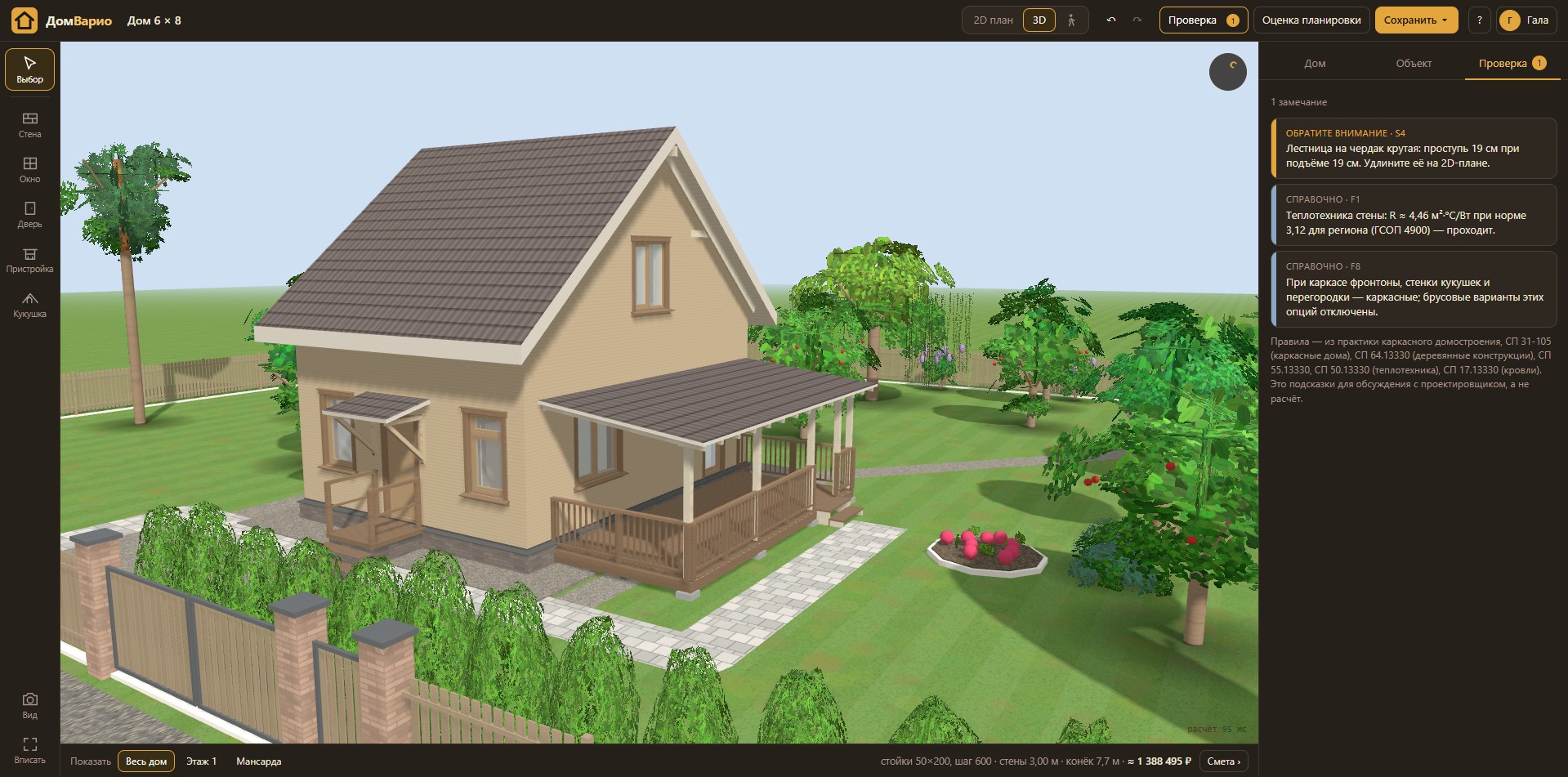

Проверьте соответствие проекта нормативам

На верхней панели есть раздел «Проверка». Если в проекте есть проблемные моменты, появляется оповещение. Умный помощник сигнализирует о нарушениях СНИП в планировке, предупредит о возможных неудобствах, подскажет, как сделать дом безопасным.

Например, в нашем проекте было сообщение, что винтовая лестница слишком крутая. Появилось предупреждение, что нужно вернуться в 2D-редактор и скорректировать длину, чтобы сделать подъем более плавным.

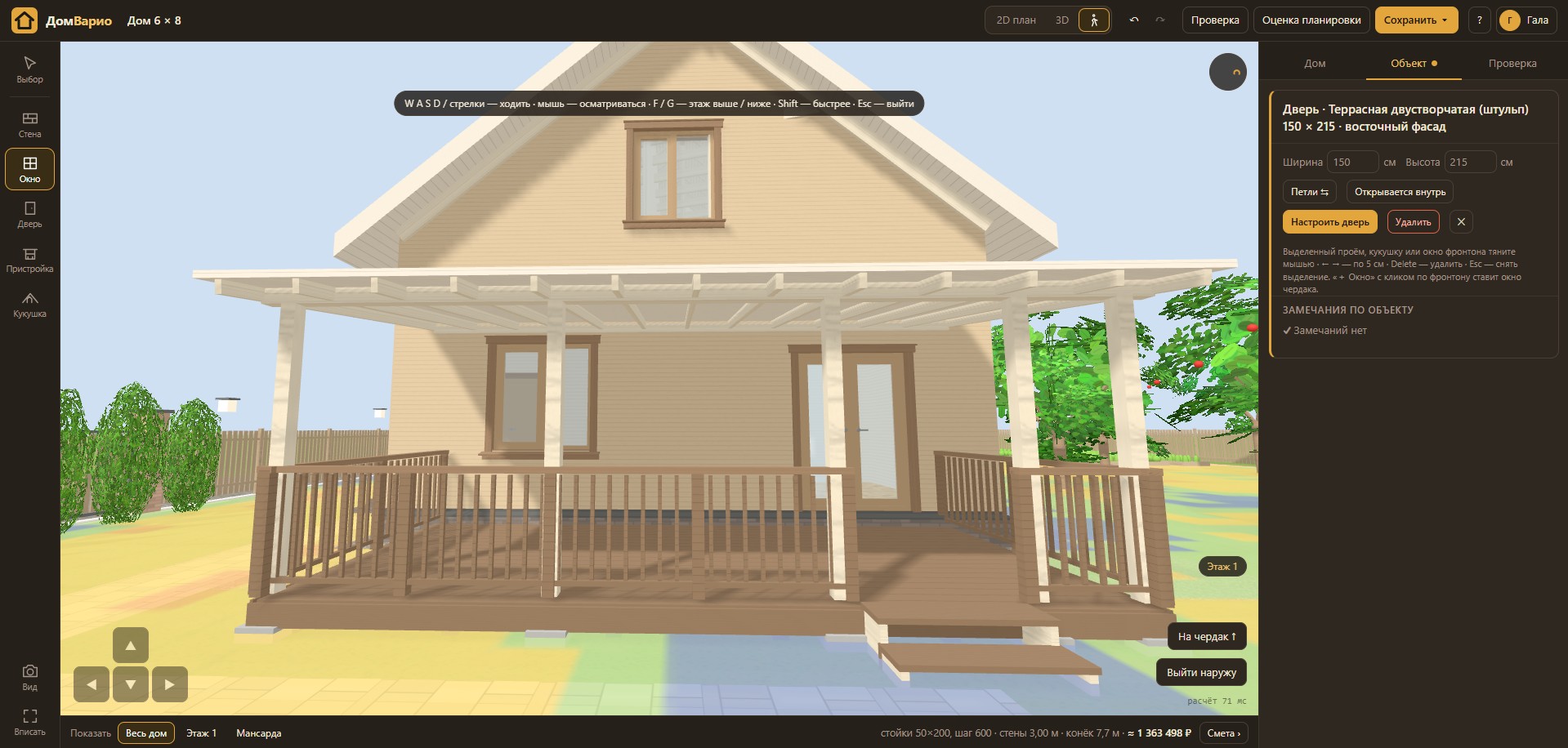

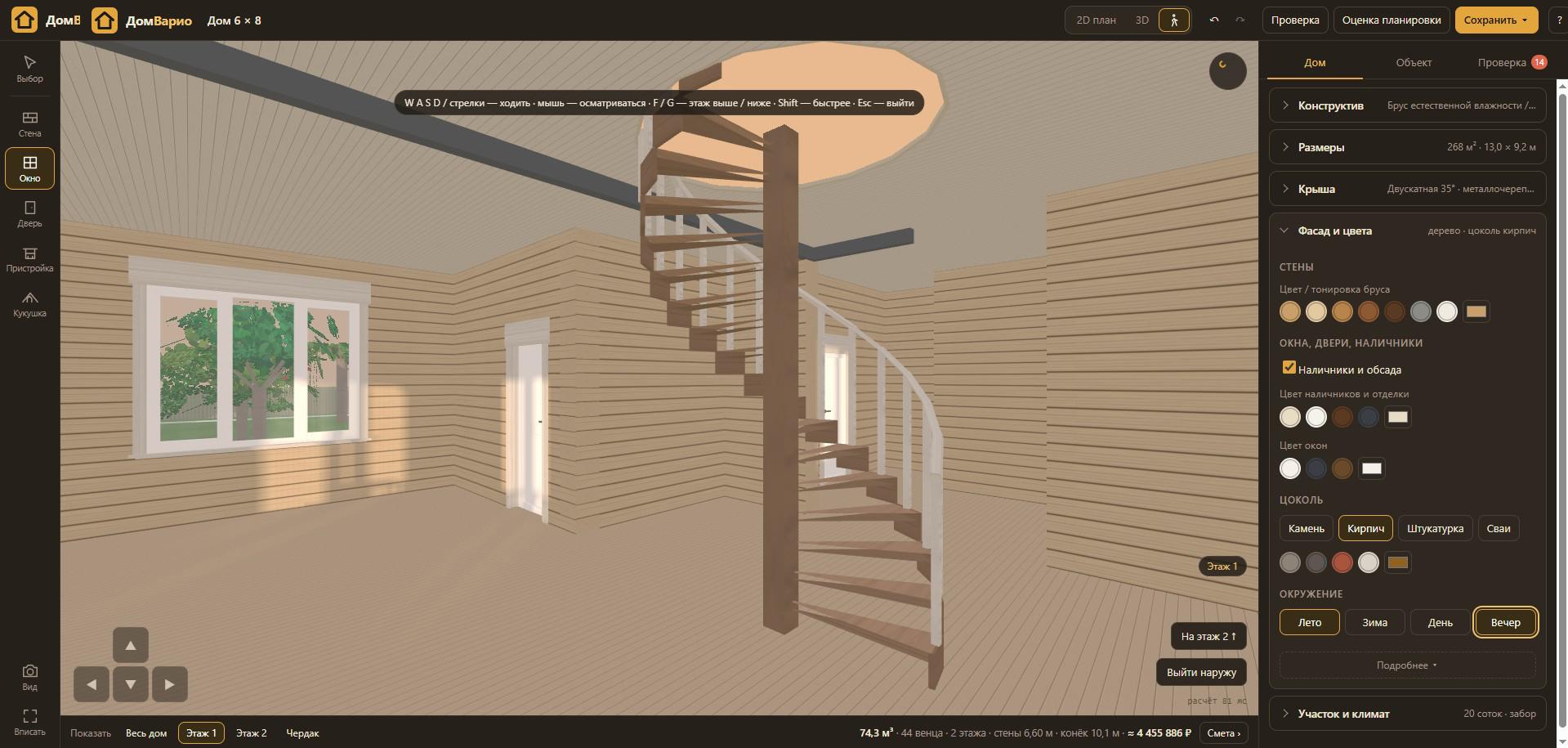

Совершите виртуальную прогулку

Оцените удобство подхода со стороны крыльца и сада. Посмотрите, хватит ли площади террасы, чтобы установить на ней мебель.

Поднимитесь по ступенькам и зайдите внутрь. Проверьте, достаточно ли широкие проходы и удобно ли передвигаться по лестнице.

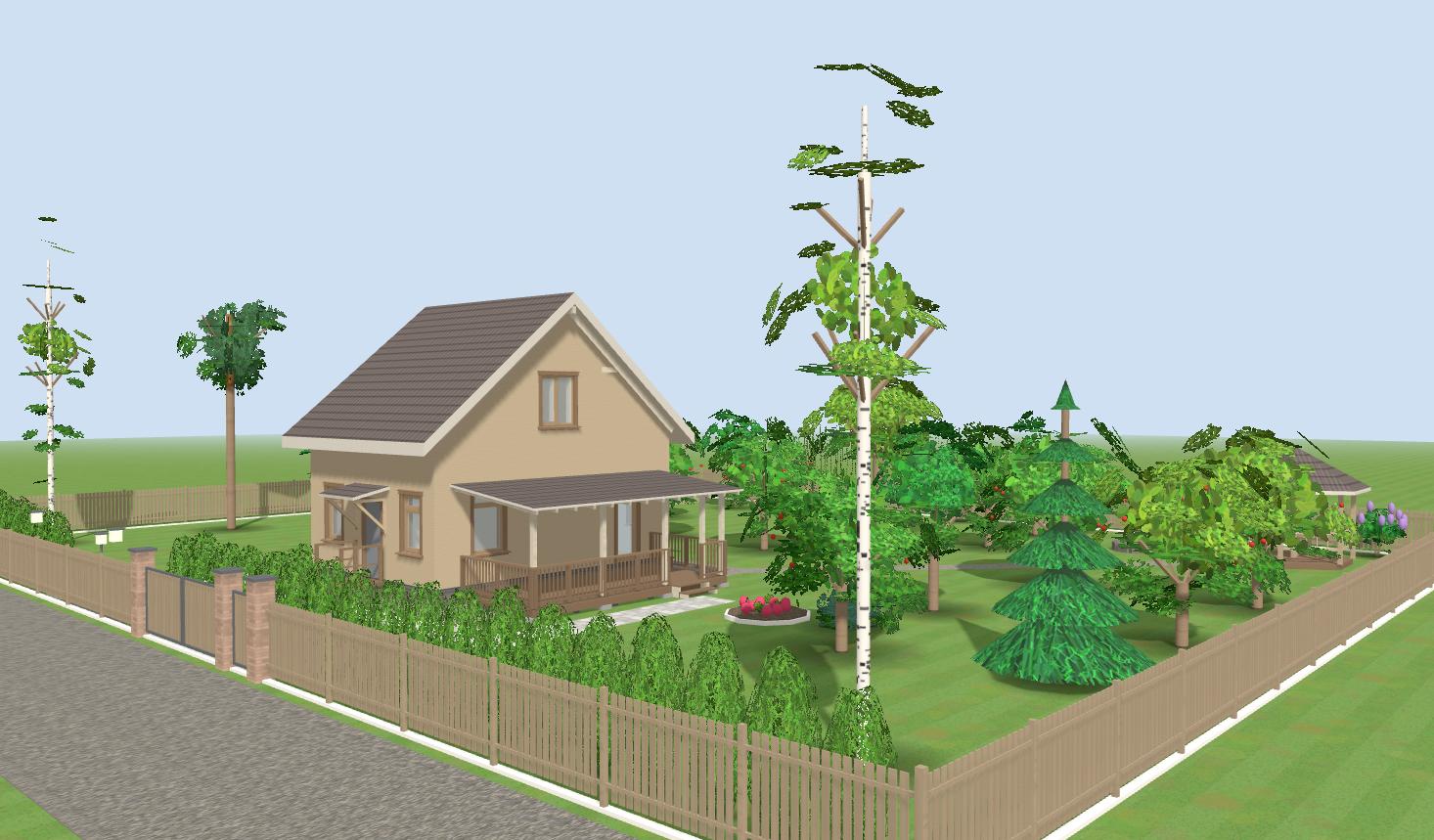

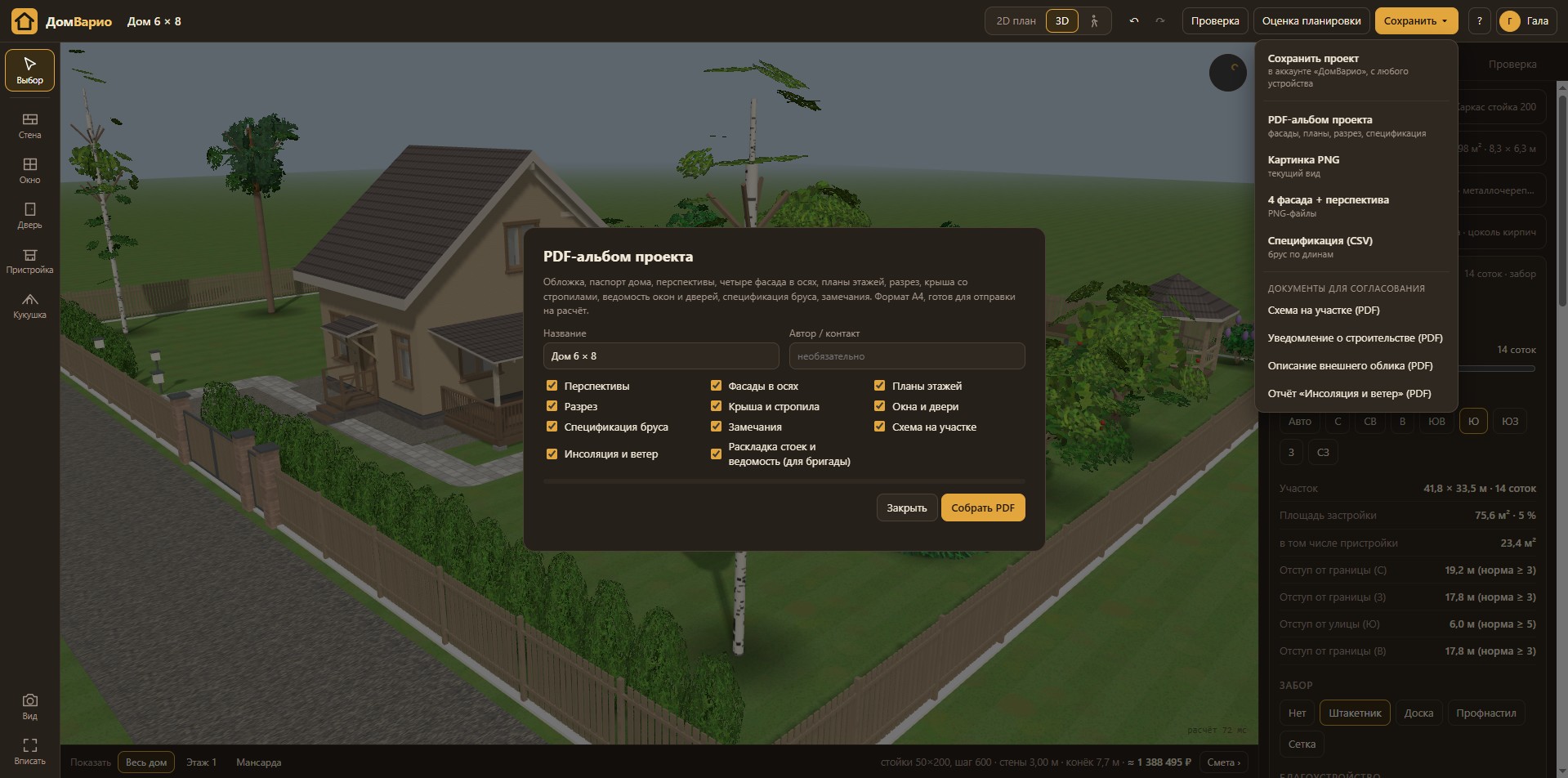

Сохраните результат

Создание проекта дома своими руками завершено. Осталось только сохранить его. ДомВарио позволяет собрать полноценный пакет документов в PDF-альбоме. Он содержит:

• схему на участке — общий вид, инсоляцию и ветрозащиту;
• вид сверху и перспективу;
• разрезы и планы этажей;
• развертки фасадов по осям;
• рабочий чертеж чертеж крыши и стропил;
• раскладку стоек и спецификацию бруса;
• полные данные о доме: жилой площади, строительном и отапливаемом объеме помещений и др.

Для друзей и родных вы можете скачать в PNG-формате 3D-вид фасада с четырех сторон и перспективу или сделать скриншот с любого ракурса.

Также проект сохраняется в вашем личном кабинете — вы всегда сможете вернуться к нему и внести изменения.

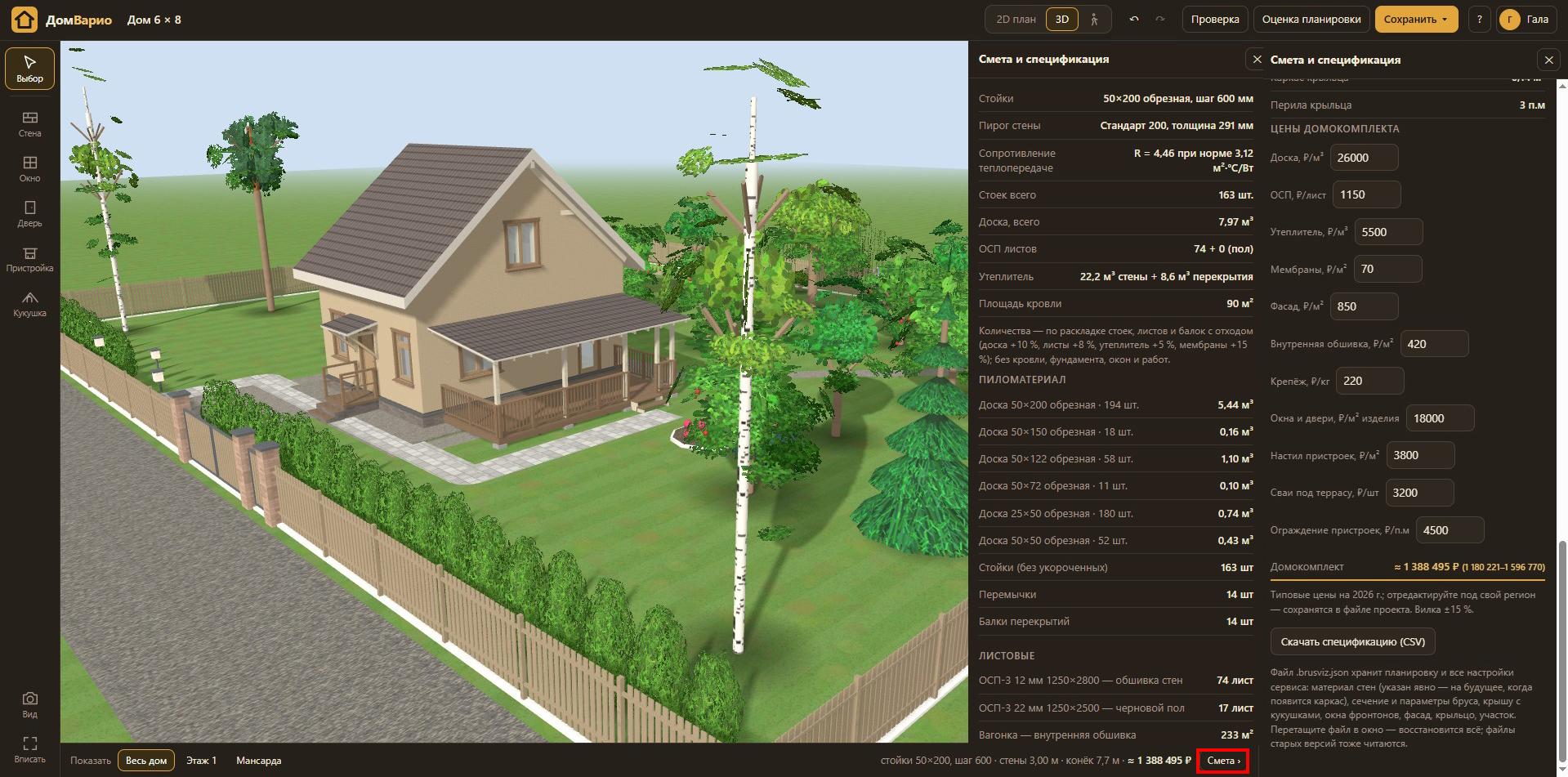

Спланируйте бюджет

Откройте раздел «Смета» на нижней панели. Программа автоматически рассчитывает количество строительных материалов для основных конструкций дома и составляет спецификацию. На ее основе сервис оценивает ориентировочную стоимость с погрешностью ±15%.

От идеи — к детальному проекту.

Проверяйте любые идеи без ограничений!

Посмотрите, как будет выглядеть ваш дом еще до начала стройки:

• сделайте несколько вариантов планировки;
• оцените удобство решения в 3D;
• сохраните выбранный проект.

Попробуйте ДомВарио

Коротко о главном в статье

ДомВарио помогает пройти весь путь от первоначальной идеи до проработанного архитектурного проекта. В одном сервисе можно собрать дом по точным размерам, проверить планировку и конструктивные решения, оценить расположение здания на участке и посмотреть результат в 3D. На выходе вы получаете полный комплект чертежей, которые можно передать архитектору, специалисту по дизайну интерьера или подрядчикам.

Сервис бесплатный: вы можете экспериментировать с размерами, материалами и планировкой без ограничений. Откройте ДомВарио и соберите ваш первый индивидуальный проект уже сегодня.
